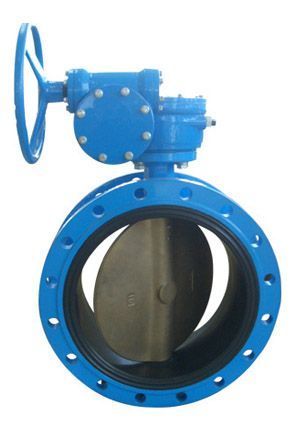

產品特點：
設計合理，結構緊湊，裝拆容易，便于維修。
采用偏心結構，減少密封圈的摩擦，延長使用壽命。
閥板密封圈采用“T”形結構，密封副呈線性密封。
完全密封，泄漏為零。阻力系數為0.02Mpa
產品執行標準：
符合GB12238-89《通用閥門法蘭和對夾連接蝶閥》標準。
試驗符合GB/T13927-92《通用閥門壓力試驗》標準。
側法蘭連接符合GB/T 17241.6-98《灰鑄鐵管法蘭及墊片》標準。同時符合BS4504，ISO2084，DIN2501中PN1.0Mpa，PN1.6Mpa法蘭連接標準。
結構長度：
(1) 短結構符合GB12221-89《法蘭連接金屬閥門結構長度》中對夾式蝶閥長度系列尺寸規定。
(2) 長結構符合GB12221-89《法蘭連接金屬閥門結構長度》中法蘭連接蝶閥長度系列尺寸規定。
設計合理，結構緊湊，裝拆容易，便于維修。
采用偏心結構，減少密封圈的摩擦，延長使用壽命。
閥板密封圈采用“T”形結構，密封副呈線性密封。
完全密封，泄漏為零。阻力系數為0.02Mpa
產品執行標準：
符合GB12238-89《通用閥門法蘭和對夾連接蝶閥》標準。
試驗符合GB/T13927-92《通用閥門壓力試驗》標準。
側法蘭連接符合GB/T 17241.6-98《灰鑄鐵管法蘭及墊片》標準。同時符合BS4504，ISO2084，DIN2501中PN1.0Mpa，PN1.6Mpa法蘭連接標準。
結構長度：
(1) 短結構符合GB12221-89《法蘭連接金屬閥門結構長度》中對夾式蝶閥長度系列尺寸規定。
(2) 長結構符合GB12221-89《法蘭連接金屬閥門結構長度》中法蘭連接蝶閥長度系列尺寸規定。
| 公稱壓力 (MPa) |
公稱通徑 (mm) |
試驗壓力(MPa) | 適用溫度 | 適用介質 | |
| 殼體 | 密封 | ℃ | |||
| 1.0 | 100～1800 | 1.5 | 1.1 | -15～110 | 淡水、污水、海水、空氣等 |
